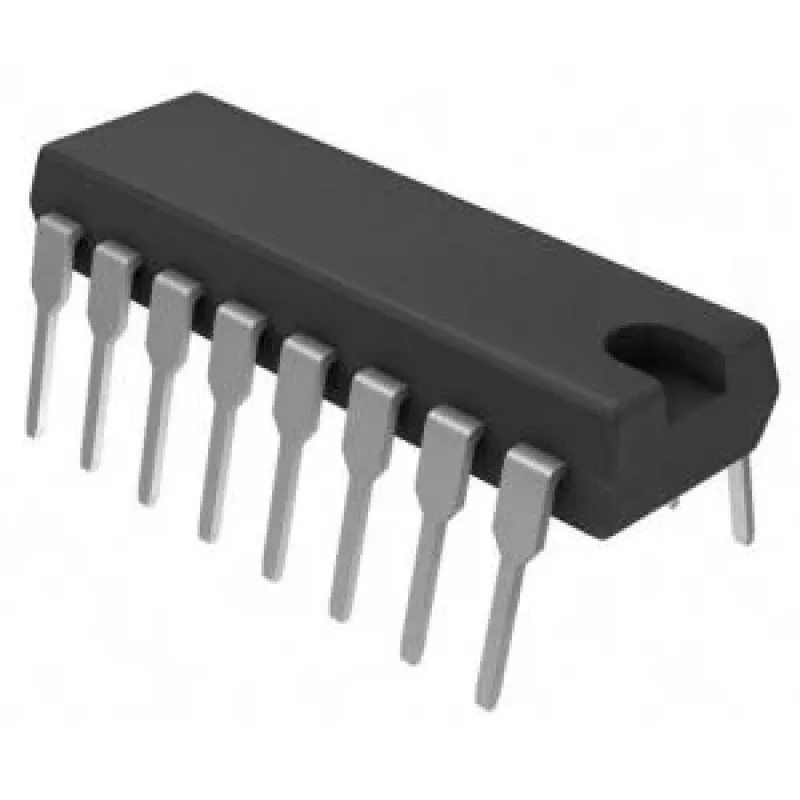

Multiplekseris Texas Instruments MPC508AP PDIP-16

Texas Instruments MPC508AP yra multiplekserio sąsajos integrinis grandynas, skirtas signalų perjungimui ir kanalų parinkimui elektroninėse sistemose. Šis PDIP-16 korpuse pagamintas komponentas idealiai tinka prototipams ant duonos lentelių, perfboard plokščių ir kaip pakaitalas senesnėje įrangoje. Jis palaiko tiek analoginių, tiek skaitmeninių signalų perjungimą, sumažindamas atskirų perjungimo komponentų poreikį ir taupydamas vietą plokštėje.

Privalumai

PDIP-16 formato korpusas supaprastina litavimą ir montavimą ant universalių plokščių, leidžia greitai pakeisti komponentą lizde. Integruotas multiplekseris pašalina poreikį naudoti atskirus tranzistorius ar reles, supaprastindamas grandinės projektavimą. Suderinamumas su standartiniais loginiais lygiais užtikrina platų pritaikymą valdymo ir testavimo sistemose.

Pagrindinės techninės specifikacijos

• Korpusas: PDIP-16 (kištukinis dvieilis korpusas)
• Funkcija: signalų maršrutizavimas ir kanalų parinkimas
• Signalo tipas: tinka analoginiams ir skaitmeniniams signalams
• Išvadų skaičius: 16 (įėjimams, išėjimams ir valdymui)
• Montavimo būdas: kištukinis, tinkamas duonos lentelėms ir perfboard plokštėms

Naudojimas

Įstatykite PDIP-16 multiplekserį į lizdą arba prilituokite prie plokštės, laikydamiesi standartinės išvadų orientacijos. Prijunkite valdymo linijas prie adresavimo įėjimų, o signalų šaltinius ir imtuvus – prie atitinkamų multiplekserio išvadų pagal schemą. Užtikrinkite, kad maitinimo įtampa ir signalų lygiai atitiktų komponento darbo sąlygas, ir naudokite blokuojančius kondensatorius prie maitinimo išvadų triukšmo mažinimui.

Rekomendacijos

Jei numatomas dažnas keitimas arba konfigūravimas, naudokite lizdą. Patikrinkite signalų įtampos diapazonus ir, jei reikia, pridėkite traukimo aukštyn/žemyn rezistorius prie valdymo linijų. Keičiant komponentą senesnėje įrangoje, įsitikinkite, kad išvadų išdėstymas atitinka originalą.
